為防止變壓器油溫過高，加速變壓器的老化，變壓器一般裝有油面溫度計，用以測量變壓器的上層油溫，監視變壓器運行狀態是否正常。變壓器安全運行和使用壽命與變壓器的運行的溫度有密切關系，在變壓器標準和技術規范等文件中規定了油頂層溫度和繞組的平均溫度。

       先來看看主變油溫傳輸原理，變壓器的溫度保護是通過安裝在變壓器本體上的溫度計來實現，按照測量用途可分為測量頂層油的油面溫度計和測量繞組平均溫度的繞組溫度計。溫度是反映變壓器運行狀況的重要參數之一，一般變壓器都有2個或以上的位置來反映油頂層溫度和繞組溫度為確保各個溫度值的一致性，目前有許多運行的變壓器的現場溫度計和監控系統的溫度值相差很大，嚴重影響了溫度監視的真實性，因此須做好溫度的校核和比對工作。

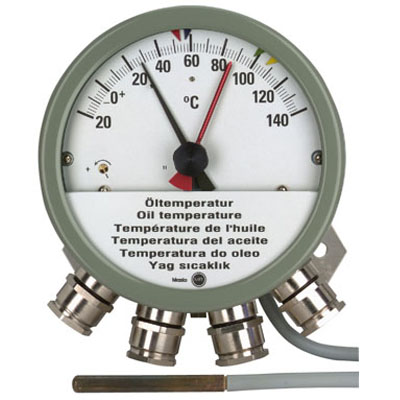

       主變油面溫度計和繞組溫度計，溫度計有兩支指針，有實時溫度測量的黑色指針，還有指示溫度的紅色指針，紅色指針在儀表透鏡上與調節鈕連接在一起；紅色指針為黑色指針走過的歷史溫度。 當溫度上升時，黑色指針會推動紅色指針，并將其推到高溫度的指示位，當黑色指示針返回的時候紅色指針不返回；這樣，我們可通過紅色指針的讀數，得知黑色指針走過的歷史高溫度（顯示該溫度計所達到的高溫度） 。

       通常來說，油溫表由溫包、微動開關、彈性元件（波紋管）、毛細管（表計下端），溫度變送器、指示系統等元件組成。當溫包受熱時，溫包內感溫介質受熱膨脹產生的體積增量，通過毛細管傳遞到彈性元件上，使彈性原件產生一個位移，這個位移經過放大后通過指示系統顯示出被測溫度。

       另外，主變油溫計工作流程為：主變油溫及繞組溫度通常可以在主變本體油溫表上讀取，通過溫控繼電器將采集到的電流信號轉變?yōu)閿?shù)字信號，通過端子排拉至主變測控屏，即可在主變測控屏及后臺機遠程查看油溫，用于主變的非電量保護。
